| Beskrivelse | 24 kV | ||||||||
| Nominel systemspænding: kV | 24 | ||||||||
| Maksimal systemspænding: kV | 27 | ||||||||
| Systemfejlklassificering: kA | 20 | ||||||||
| Isoleringsklasse: 1,2 / 50 μs; Lynimpuls modstår spænding: kV | 125 | ||||||||
| Isoleringsklasse: 1,2 / 50 μs; Lynimpuls modstår spænding: kV | 145 | ||||||||
| Strømfrekvens (modstand i 1 minut, fugtige forhold): kV | 50 | ||||||||
| Konstant-bølgestrømforsyningsfrekvens (modstand i 1 minut, fugtige forhold): kV | 50 | ||||||||
| Krybeafstand | Den maksimale systemspænding er 31 mm/kV | ||||||||
| Neutral jordingskonfiguration | Effektivt jordet | ||||||||
| Antal faser | Tre-faset | |||||||||
| Nominel normal strøm | 1250A | |||||||||
| Mekanisk udholdenhed | M2 klasse | |||||||||
| Elektrisk udholdenhed | E3 niveau | |||||||||
| Nominel kortslutnings-ydelse: kA | ||||||||||
| Nominel kortslutnings-modstandsstrøm (spidsværdi) | 50 | |||||||||
| Kort-modstandsstrøm (1 sek.) | 40 | |||||||||
| Nominel kortslutnings-strøm (spidsværdi) | 50 | |||||||||
| Isoleringsgrad | ||||||||||
| Nominel elektrisk impuls modstår spænding | 125kV pk | |||||||||
| Nominel kort-tidseffekt-frekvensmodstandsspændingstest (våd tilstand, 1 minut) | 50kV | |||||||||
| Isolator krybeafstand | 31 mm/KV | |||||||||
| LBS design | |||||||||||
| Isolerende medium | SF6 | ||||||||||
| Operationsstue | LBS'en skal være udstyret med selv- indeholdt SF₆-rum til hvert trin, inklusive betjeningsmekanismen. |
||||||||||
| Suspender sekundær | SF6 | ||||||||||
| Betjeningsmekanisme | De tre poler skal betjenes samtidigt via fjedermekanismen. | ||||||||||
| Instrumenter/Sensorer | |||||||||||
| Strømtransformer/sensor | Konfigurer en CT for hvert trin, der skal måles trinstrømmen og aktivere beskyttelsen ordning. |
||||||||||
| Spændingstransformator/sensor | VT/spændingssensormodulet for hver fase bruges til at måle spænding; de aktiverede beskyttelsesordninger omfatter overspændings- og underspændingsindstillinger. |
||||||||||
| Nøjagtighed | Strøm: ±0,5%; Spænding: ±0. 1 % | ||||||||||
| Måling af åben/lukket/låst og trip-tilstande | |||||||||||
| Udløsningsmekanisme | Tripping skal påbegyndes i overensstemmelse med nedenstående beskyttelsesordning. | ||||||||||
| Automatisk skifteløsning | Mindst fire O-Co-Co-CO-koblingscyklusser; i henhold til IEC 62271 kan dødtiden vælges uafhængigt. | ||||||||||
| Manuel Lås/Lås op | Den manuelle låse-/oplåsningsfunktion implementeres via en levermekanisme, der styres af et betjeningshåndtag på jorden; denne mekanisme fungerer i den låste position. Ved opsætning skal alle operationer være deaktiveret, og LBS skal være aktiveret. Fra jorden skal de låste og ulåste positioner være tydeligt synlige. |
||||||||||
| Beskyttelsesplan | |||||||||||
| Frekvensbeskyttelse | Enheden skal yde over-frekvens- og under{1}}frekvensbeskyttelse inden for et område på ±5 Hz over eller under systemfrekvensen, med en trinstørrelse på 0,1 Hz. Anordningen skal også inkorporer en automatisk lukkefunktion, der muliggør gen-engagement, når frekvensen vender tilbage til normal efter en tripping-hændelse forårsaget af over-hyppighed eller under-frekvensforhold. |
||||||||||
| Spændingsbeskyttelse | Enheden skal levere overspændings-/underspændingsudløsningssætpunkter i trin på 1 % af den nominelle systemspænding, anvendelig til områderne 100 %–150 % (overspænding) og 50 %–100 % (underspænding). |
||||||||||
| Driftskarakteristika for overstrøm og jordfejl | I henhold til IEC 60255 omfatter disse øjeblikkelig inversion, standardinversion, ikke-standardinversion og ekstrem inversion. | ||||||||||
| Overstrøms sætpunktsområde | 25 %–150 % af mærkestrømmen Minimum opløsning er 1 A. |
||||||||||
| Omfang til registrering af jordfejl | Fra 5 % til 50 % af den nominelle strøm, med en minimumsopløsning på 1 A. | ||||||||||
| Følsomhedsindstillingsområde for jordfejl | Strømtransformatorens mærkestrømområde er 0,5 % til 8 % af mærkestrømmen med en minimumsopløsning på 0,5 A. | ||||||||||
| Beskyttelseskonfiguration | Der skal være faciliteter til at integrere beskyttelseskonfigurationsprofiler. | ||||||||||
| Cold Load Collection (CL-PU) | Cold Load Collection (CLPU) faciliteten er designet til at forhindre, at styresystemet tripper forårsaget af kortvarige-strømstigninger som følge af tab af normal belastningsdiversitet. Dette inkluderer kulde indlæsningsvarighed og brugerdefinerede-parametre. |
||||||||||
| Overspændingsdæmpningsbeskyttelse | En enhed, der anvender tidsindstillingen for overstrømsbeskyttelse og overspændingsundertrykkelsesfaktor, som er konfigureret af brugeren. | ||||||||||
| Høj-strømspærring | Når den kontinuerlige strømtilstand overstiger den bruger-definerede høje strømspærringstærskel, vil LBS kan direkte udføre en LBS lockout. Under disse betingelser skal LBS ikke gen-lukke, og den skal give en indikation og et signal. |
||||||||||
| Død zone indstillingsområde | 0,5 til 120 sekunder. | ||||||||||
| Nulstil tidsindstillingsområdet | 5 sekunder til 180 sekunder | ||||||||||
| tjenestetid | |||||||||||
| 1 | Højde (over havets overflade) | 1800m | |||||||||
| 2 | Maksimal udetemperatur | 50 grader | |||||||||
| 3 | Minimum udendørstemperatur | -20 grader | |||||||||
| 4 | Maksimal månedlig primær driftstemperatur | 35 grader | |||||||||
| 5 | Årlig gennemsnitstemperatur | 25 graders grader | |||||||||
| 6 | Maksimal relativ luftfugtighed | Op til 96 % | |||||||||
| 7 | Isolarnisk niveau | 180 tordenvejrsdage om året | |||||||||
| 8 | Maksimal lynnedslagsfrekvens | To gange per kilometer om året. I alt: 32 gange | |||||||||
| 9 | Maksimal vindhastighed | 100 km/t | |||||||||
| 10 | Maksimal solstråling Isoleringslag på plantegningen |
1035W/m2 | |||||||||
| 11 | Maksimal jordtemperatur (ved 1 meters dybde) | 30 grader | |||||||||
| 12 | Jordens maksimale temperaturbestandighed | 2 grader m/W | |||||||||
| 13 | Maksimal jord elektrisk modstand | 2000 Qm | |||||||||
| 14 | Seismiske zoner (modificeret Mecalli-skala) | Zone 8 | |||||||||
| 15 | Seismisk koefficient | 0.15 | |||||||||
| 16 | Atmosfærisk type | Maritime | |||||||||
| 17 | Luftforurenende stof | Sand, støv, salt | |||||||||
|
18 |
Forurene | I henhold til IEC 60815 forurener designet- ionklasse skal være "Tung" (Forureningsklasse II). |
|||||||||
| Teknisk tidslinje | |||||||||||
| Tekniske data fremskridtsplan for belastningsafbrydelseskontaktens hovedenhed (strømafbryder) | |||||||||||
| S/N | Fungere | Beskrivelse | Budgivernes dokumentation | ||||||||

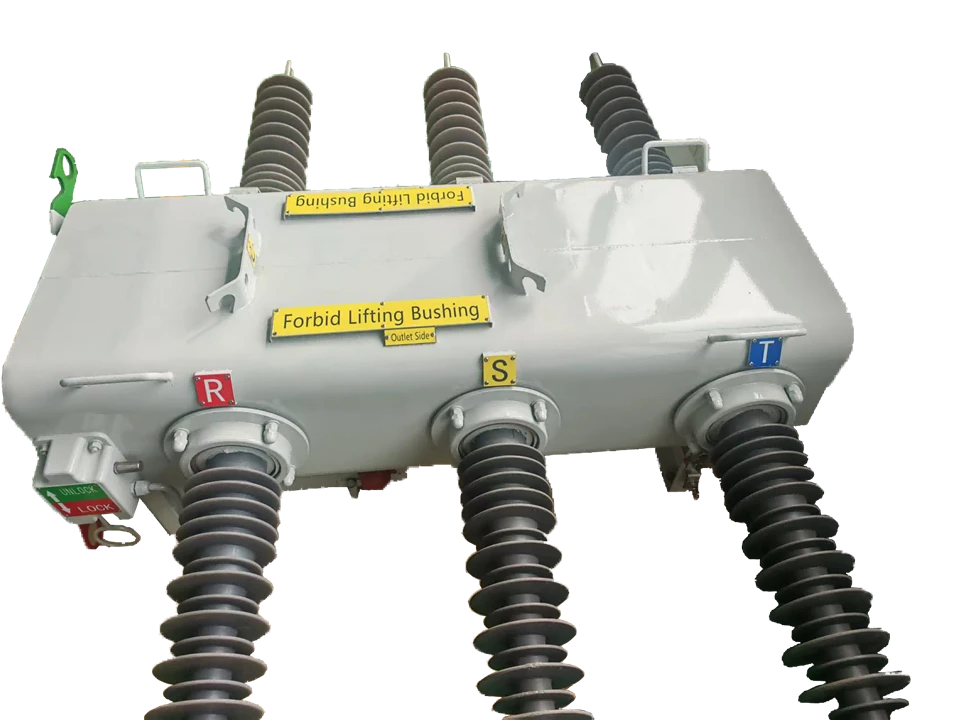

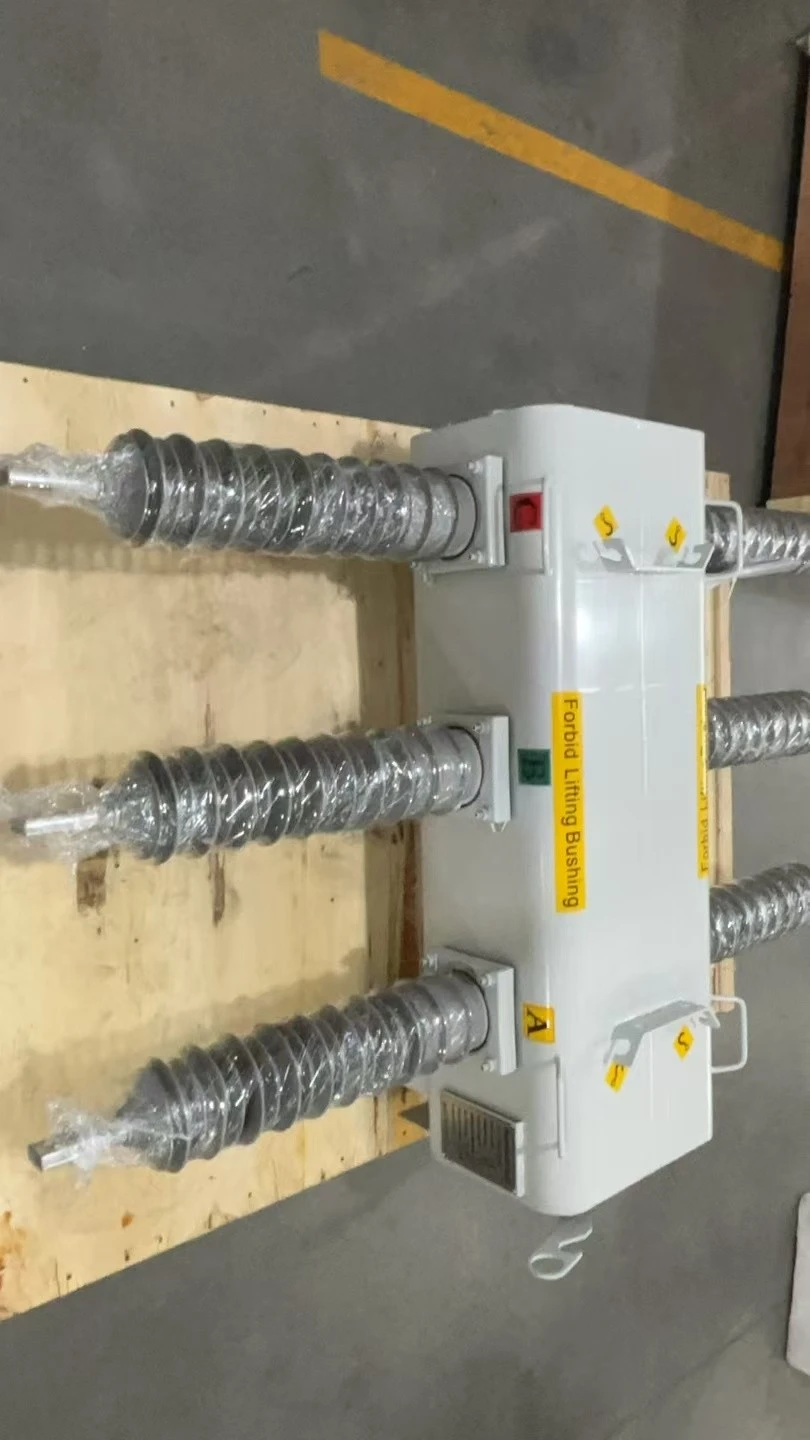

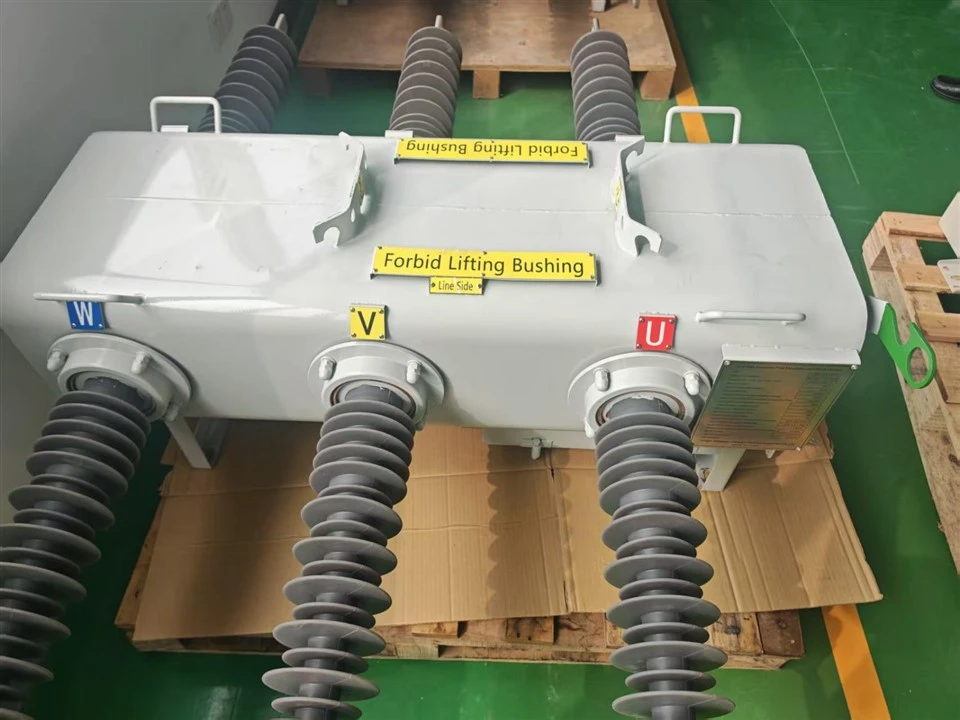

| 1 | Type | Kolonne-type udendørs SF₆ afbryder |
|||||||||
| 2 | International standard | IEC 62271-103 KEMA | |||||||||
| 3 | Oprindelsesland | Specifikation | |||||||||
| 4 | Fabrikant | Specifikation | |||||||||
| 5 | Fremstilling | Specifikation | |||||||||
| 6 | Nominel frekvens (Hz) | 50 | |||||||||
| 7 | Nominel strøm (A) | 630 | |||||||||
| 8 | Nominel spænding (kV) | 24 | |||||||||
| 9 | Nominel spænding (KV) | 27 | |||||||||
| 10 | Systemfejlniveau (kA) | 20 | |||||||||
| 11 | Fortsat nuværende vurdering (A) | 630 | |||||||||
| 12 | Kortslutningsbrudkapacitet (kA) | 20 | |||||||||
| 13 | Spidskort-kredsløbsfejlstrøm (kA) | 50 | |||||||||
| 14 | Kort-kredsløbsbedømt varighed (sekunder) | 4 | |||||||||
| 15 | Symmetrisk (rms)(kA) | 20 | |||||||||
| 16 | Asymmetrisk (RMS) (kA) | 20 | |||||||||
| 17 | Luk/åbningstid (sekunder) | <0.7 | |||||||||
| 18 | Mekanisk drift (verifikation) (nr.) | 10000 | |||||||||
| 19 | Elektrisk holdbarhed (garanteret) | 10000 | |||||||||
| 20 | Tank materialer | Rustfrit stål | |||||||||
| 21 | Tykkelse (mm) | Større end eller lig med 3 | |||||||||
| 22 | Pigment | Grå RAL 7035 | |||||||||
| 23 | Tanksvejsningstyper | TIG svejsning | |||||||||
| 24 | Tanksprængningstryk (kgf/cm²) | 4–6 | |||||||||
| 25 | Kapslings IP-klassificering (minimum) | IP67 | |||||||||
| 26 | Referenceproduktionsstandarder | IEC 62271-103 | |||||||||
| 27 | Materiale/Farve | Specifikation | |||||||||
| 28 | Maksimal systemspændings krybeafstand (mm) | Større end eller lig med 31 kV | |||||||||
| 29 | Strøm-frekvens modstå spænding (1 minut) (kV) | 50 | |||||||||
| 30 | Lynimpuls modstår spænding (kV) | 125 | |||||||||
| 31 | Terminaltype | NEMA | |||||||||
| 32 | Isolering og afbryderrum | SF6 | |||||||||
| 33 | SF₆ Ventilrum | Livslang forsegling | |||||||||
| 34 | Lysbue-slukningsmiddel | SF6 | |||||||||
| 35 | Isolerende medium | SF6 | |||||||||
| 36 | I henhold til IEC Standard 62271: Forseglede tryksystemer | Obligatorisk | |||||||||
| 37 | Ved hjælp af den mekaniske betjeningsanordning kan håndtaget nemt betjenes fra jorden. | Ja | |||||||||
| 38 | Manuel styring omfatter en rørformet forbindelsesstang lavet af hot-dip galvaniseret stål; denne rørformede forbindelsesstang er forbundet med en uafhængig controller og er udstyret med håndtag til manuel betjening fra bunden af stangen. (Ja/Nej) |
Ja | |||||||||
| 39 | Denne forbindelse inkluderer et rør, der nemt kan justeres til enhver stanghøjde. | Ja | |||||||||
| 40 | Alle stålkomponenter i betjeningsmekanismen skal være varm-galvaniseret. | Ja | |||||||||
| 41 | Indstil "Åben" position og lås kontakten i åben position. (Ja/Nej) | Ja | |||||||||
| 42 | "Off"-position: Kontakten er låst i off-position. (Ja/Nej) | Ja | |||||||||
| 43 | Manuel betjeningskraft (Newtons) | <200 | |||||||||
| 44 | Er håndtaget adskilt fra håndtaget og betjeningshåndtaget (Ja/Nej)? | Ja | |||||||||
| 45 | Om LBS-producenten fremstiller mekanismen (Ja/Nej) | Ja | |||||||||
| 46 | Faseforskel (mm) | 380 | |||||||||
| 47 | Jordforskydning (mm) | 330 | |||||||||
| 48 | Arrester nominel spænding (KV) | 36 | |||||||||
| 49 | Radiofrekvensinterferensspænding (uV) | Specifikation | |||||||||
| Bemærk: Udfyld venligst en tidsplan for hver type afbryder. | |||||||||||
| 2.1 Input og output fase strøm input | |||||||||||
| Antal: 3 Nominel strøm: 5A, Måleområde: 20× I; Instrumenteringsnøjagtighed: Større end eller lig med 0,1 × I ±1%In; Målefrekvens: 50 gange i timen Varme-bestandig: Kontinuerlig 2*In 10 Den anden 10*In 1 sekund 40*In Belastning @In Mindre end eller lig med 0,2 VA (5A faseelement) |
|||||||||||
| Følsom strømindgang | |||||||||||
| Mængde 1 Mærkestrøm: 5A Måleområde: 2 × mærkestrøm; Inst- rummentationsnøjagtighed: Større end eller lig med 0,1 × mærkestrøm; ± 1 % af mærkestrøm; Frekvens: 50/60 Hz Varmemodstand: Kontinuerlig 2*In 10 sekunder 10*Ind 1 sekund 40*In Belastning @In Mindre end eller lig med 0,02 VA (1-ampere jordet komponent) |
|||||||||||
| Spændingsindgang | |||||||||||
| Antal: 1 PT spænding Nominel værdi: 40.120 Vrms Driftsområde: 0–200 Vrms; Inst- rummenteringsnøjagtighed: Større end eller lig med 0,8×Vn ±1 % Vn; Belastning ved 110 V, 0,06 VA Tåler spænding: 240 Vrms |
|||||||||||
| Hjælpeforsyning | |||||||||||
| DC spænding: 220V Spændingsområde: 165–365 V AC spænding: 220 VAC, 50 Hz Driftsområde: 165–265 Vrms, AC 50/ 60 Hz, ±5 %;Strømforbrug Mindre end eller lig med 10 W |
|||||||||||
| Binær input | |||||||||||
| Nr.7 Driftsspænding: 24 V DC; maksimal drift jævnstrøm: 2 mA |
|||||||||||
| Binært output | |||||||||||
| Nummer 2 Driftsspænding: 220V DC |
|||||||||||
| Driftstilstand: Brugere kan vælge mellem selv-nulstilling eller manuel nulstilling/elektrisk nulstilling eller puls-baseret drift; driftstiden er tidsindstillet fra det øjeblik, strømmen tilsluttes (<20 ms input). | |||||||||||
| 2.2 Enhedsdesign | |||||||||||
| Indikatorlys 16,4-linjers tegndisplay 10, LED-brugergrænseflade 11, navigationstaster Vægt: 18 kg |
|||||||||||
| 2.3 seriel interface | |||||||||||
| Kommunikationsporte: RS485, RS232, RJ45, USB, HDMI Protokoller: IEC 60870-5- 101; IEC 60870-5- 104; DNP3.0, MODBUS RTU, FTU |
|||||||||||
| 2.4 datalagring | |||||||||||
| Antal begivenheder: 150, 100 | |||||||||||
| 2.5 mekanisk test Vibration (sinusbølge) - IEC 60255-21- 1 Klasse I |
|||||||||||
| Type: Vibration | Kompressionsstyrke | 0-klasse, 1,5 g, 1,0 g | Ændring Mindre end eller lig med 5 % mindre end eller lig med 5 % |
||||||||
| Påvirkning og kollision – IEC 60255-21-2 klasse 1 | |||||||||||
| Type | Rang | Forskel | |||||||||
| Impulsrespons | 0,5 gn, 11 ms | Mindre end eller lig med 5 % | |||||||||
| Modstand mod stød | 15gn,11ms | Mindre end eller lig med 5 % | |||||||||
| Bump test | 10gn,16ms | Mindre end eller lig med 5 % | |||||||||
| Påvirkning og kollision – IEC 60255-21-3 Klasse I | |||||||||||
| X-Plane-3-model, nominelt spændingsniveau. Forskydningen under delefrekvensen (8–9 Hz) er 1 g n.Seismisk respons og mindre end eller lig med 5 %Y-planforskydning: 1,5 mm, under krydsfrekvensen (8-9 Hz) Større end eller lig med ,5 gn |
|||||||||||
| Mekanisk klassifikation | |||||||||||
| Durability>10⁶ cyklusser | |||||||||||
| 2.6 Elektrisk test Isolering – IEC 60255-5 |
|||||||||||
| Type niveau Mellem en hvilken som helst terminal og jord skal der anvendes en 2,0 kV AC RMS-spænding for 1 minut mellem de normalt åbne kontakter; desuden en AC-spænding på 2,0 kV RMS skal anvendes i 1 minut. |
|||||||||||
| Høj-interferens - IEC 60255-22- 1 Klasse III | |||||||||||
| Type Standard (Lodret) Mode Series (Horizontal) Mode |
Rang 2,5 kV 1,0 kV |
Forandring Mindre end eller lig med 5 % Mindre end eller lig med 5 % |
|||||||||
| Høj-interferens - IEC 60255-22-2 Klasse IV | |||||||||||
| Type | Rang | Forskellige- rence |
|||||||||
| Kontakt udledning | 8,0 kV | Mindre end eller lig med 5 % | |||||||||
| Hurtig forbigående-IEC 60255-22-4 Klasse A (2002) | |||||||||||
| Type | Rang | Forskellige- rence |
|||||||||
| 5/50 ns, 2,5 kHz gentagelseshastighed | 4 kV | Mindre end eller lig med 5 % | |||||||||
| Anti-interferens – IEC 60255-22-5 | |||||||||||
| Type | Rang | Forskel | |||||||||
| Analog indgang: Jord jord forbindelse |
4,0 kV | Mindre end eller lig med 10 % | |||||||||
| Casestudie: Aux Power & I/O: Line to Earth | 2,0 kV | Mindre end eller lig med 10 % | |||||||||
| RS485-kommunikationsport: Linje-til-jord | 1,0 kV | Intet tab af data | |||||||||
| Analog Inp- ut: Linje-efter- Linje |
1,0 kV | Mindre end eller lig med 10 % | |||||||||
| Casestudie: Aux Power & I/O: Linje-til-linje | 1,0 kV* | Mindre end eller lig med 10 % | |||||||||
